EPS板外墙外保温板锚栓辅助固定件如何安装

时间:2012-10-26 19:12 点击:
(1)((外墙外保温工程技术规程》( JGJ 144-2004 ),(J408-2005)中规定建筑高度在20rn以上时,在受负风压
(1)((外墙外保温工程技术规程》( JGJ 144-2004 ),(J408-2005)中规定“建筑高度在20rn以上时,在受负风压作用较大的部位宜使用锚栓辅助固定。”锚栓件主要用在不可遇见的情况下,对确保系统的安全性起到一定的辅助作用。因此,胶粘剂应承受系统全部荷载,不能因使用锚栓就放宽对私结固定性能的要求。另外,如果材料供应商能够自行担保系统安全性的情况下,也可不使用锚栓辅助固定件。

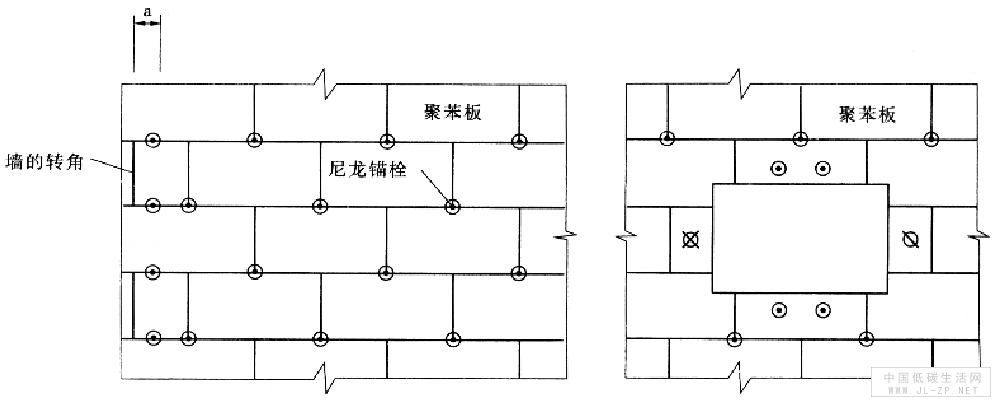

(2)锚栓辅助固定件的位置:锚栓辅助固定件的位置见图-1。在阳角处、孔洞边缘的水平和垂直方向应加密,锚栓距基层边缘的距离,混凝土不小于50mm,砌块墙不小于10mm。

锚栓辅助固定件的位置
图-1锚栓辅助固定件的位置
(3)锚栓技术性能:金属螺钉应采用不锈钢或经过表面防腐处理的金属制成,塑料钉和带圆盘的塑料膨胀套管应采用聚酞胺(Polyaniide6,Polyainide6.6 )、聚乙烯(Polyethylene)或聚丙烯( PolyProPylene)制成,制作塑料钉和塑料套管的材料不得使用回收的再生材料。

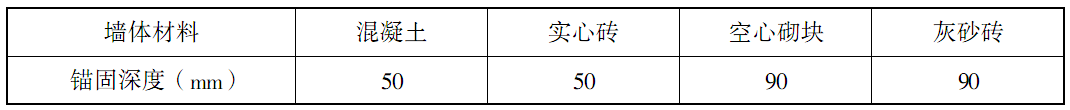

锚栓的有效锚固深度见表-1,塑料圆盘直径不小于50mm。
表-1锚栓的有效锚固深度
 锚栓的有效锚固深度

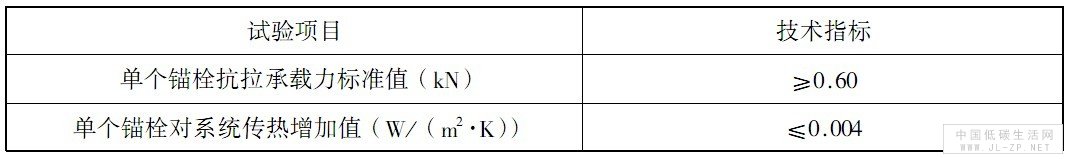

锚栓的试验方法应符合《膨胀聚苯板薄抹灰外墙外保温系统》( JG149-2003)附录F规定。锚栓技术性能指标见表-2。
表-2 锚栓的技术性能指标

锚栓的技术性能指标
 (4)锚栓辅助固定件安装步骤:保温板豁结牢固后,一般在24h以后安装固定件,步骤如下。
按设计要求的位置用电锤钻孔(孔径视锚栓直径而定,孔深不得小于设计要求),然后塞人锚栓,用锤将锚栓敲人,最后用螺丝刀拧紧。要求锚栓固定件的构件圆盘与保温板表面取平或略拧人一些。
