什么是电力网线路的自然功率?

时间:2013-04-09 19:40 点击:
线路的波阻抗等于(L/C) 1/2 ,其中L和C分别是线路的单位长度电感和电容值。在线路两侧电压幅
        线路的波阻抗等于(L/C)1/2,其中L和C分别是线路的单位长度电感和电容值。在线路两侧电压幅值相等的条件下,传输某一定值的有功功率时,在线路电感上消耗掉的无功功率损耗正好与线路上电容产生的充电功率相等时,这个有功功率值,称为线路的自然功率(或线路的波阻抗功率)。
        自然功率对超高压电网的运行尤为重要,由于超高压电网线路长、电压等级高、线路充电功率大。如500kV系统中传输有功功率值小于自然功率时,大量过剩的无功功率流人系统,引起系统电压的增高。而在220k V系统中,如果传输有功功率值小于自然功率时,则必须由系统两侧补足由于线路电感多损耗的无功功率,以维持系统电压保持系统正常运行。
线路电感损耗的无功功率值为:
△Q=3I2XL×10-3=P2XL/(U2cos2φ) ×10-3
式中:△Q为线路损耗的无功功率,kvar;
         P为线路输送的有功功率,Kw;
         XL为线路电抗,Ω;
         I为线路传输电流,A;
         U为线路运行电压,kV;
         cosφ为线路传输潮流的功率因数。
      由上可知,电压一定时,传输功率与电流成正比,而电感的无功损耗与电流的平方成正比。线路电阻的有功损耗和电感的无功损耗一样与电流的平方成正比。
      一个普遍的情况是系统高低压电磁环网打开后,多数情况下不仅系统安全稳定运行水平得到提高,而且系统经济运行水平也大大提高。因为500kV和220k V相比其自然功率值相差极大,另外5(X)kV线路电阻值也远小于220k V线路电阻值。从表-1中就可明显看出。

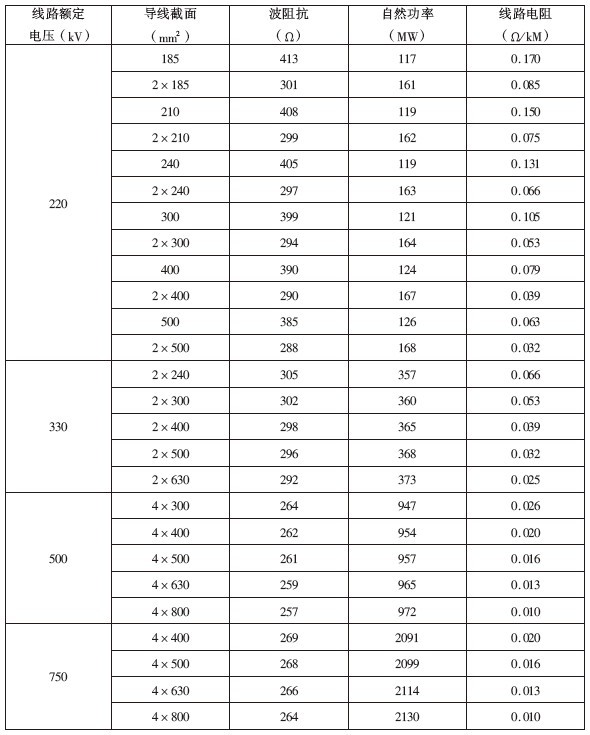

表-1  750~220kV线路运行参数
 750~220kV线路运行参数
(文章来源:网络)(内容仅用于分享和学习,若涉及侵权请10日内告知本网删除)
